Lei de Ohm

As primeiras investigações sobre a condução da corrente elétrica ficaram a dever-se ao físico alemão Georg Simon Ohm. Este formulou uma lei que permite calcular a intensidade de corrente elétrica.

Ohm comparou a intensidade de corrente elétrica que se desloca através de um fio com o fluxo da água ao longo de um tubo, dum depósito situado a maior altura, até outro situado a uma altura inferior.

A quantidade de água que flui pelo tubo por unidade de tempo, é equivale à intensidade da corrente elétrica (I). Em vez da diferença de alturas entre os níveis da água de um depósito para o outro, utiliza-se a diferença de potencial (U), aplicada às extremidades do condutor. A resistência à passagem do líquido no interior do tubo equivale à resistência elétrica (R).

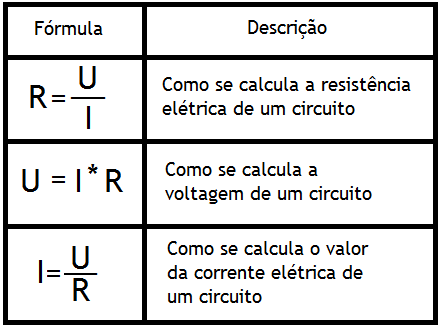

Graças a estas analogias, Ohm supôs que a intensidade da corrente elétrica é dada pelo quociente entre a grandeza diferença de potencial e a resistência elétrica do condutor:

Exemplo

  Uma resistência  de 10 Ω no qual flui uma corrente elétrica de 3,0 amperes está associado em paralelo com outra resistência . Sendo a corrente elétrica total, na associação, igual a 4,5 ampères, o valor do segundo resistor, em ohms, é:

a) 5,0

b) 10

c) 20

d) 30

e) 60

Resposta

Alínea "C"

Aplicando a relação U = R . i, podemos descobrir a ddp à qual o resistor de 10 Ω está submetido.

U = R . i

U = 10 . 3 = 30 V

Nas associações em paralelo, os resistores possuem a mesma ddp e correntes diferentes. Como a corrente total é de 4,5 A e a corrente do resistor de 10 Ω é 3,0 A, podemos concluir que a corrente do segundo resistor é 1,5 A e a ddp à qual está submetido é de 30 V. Sendo assim, temos:

U = R . i

30 = R . 1,5

R = 20 Ω
